一、系统概述

柔性支架设计辅助系统，是一款专门针对光伏柔性支架设计而开发的自动化辅助工具。其核心宗旨在于显著减轻设计人员于柔性支架设计流程中的工作压力，并具备对设计成果进行校验审核的功能，从而有效提升设计工作的效率与精准度，为光伏柔性支架设计工作的高质量开展提供有力的技术支撑与保障。

二、系统功能/特点

• CAD 图纸导入

支持导入特定格式的 CAD 图纸，系统可自动解析并生成地形与桩点信息，依据桩点数据精准生成光伏面板布局，为后续设计流程奠定坚实基础。

• 3D 模型展示

凭借导入的数据，快速构建柔性支架的逼真 3D 模型，以直观的可视化效果呈现设计雏形，便于设计人员全面审视整体架构。

• 自动调整模型

依据输入的各类条件，系统智能优化桩柱高度，确保光伏面板最大程度契合预设要求，高效实现自动化设计调整，减少人工繁琐操作。

• 手动调整模型

同时赋予设计人员手动调控桩柱高度的灵活性，且调整结果能够即时预览，满足个性化设计需求与精细微调要求。

• 模型检查

严格按照输入条件，全面检查模型调整后的各项参数是否达标，精准标注不符合条件之处，为设计修正提供明确指引，保障设计准确性。

• 光照模拟

结合具体日期与经纬度信息，逼真模拟当日各时段日照情况，为光伏面板布局优化提供关键光照数据依据，助力提升发电效率。

• 剖线下载

基于调整完善后的最终结果，一键生成剖线 CAD 图纸，方便设计成果的存档、共享与后续施工应用。

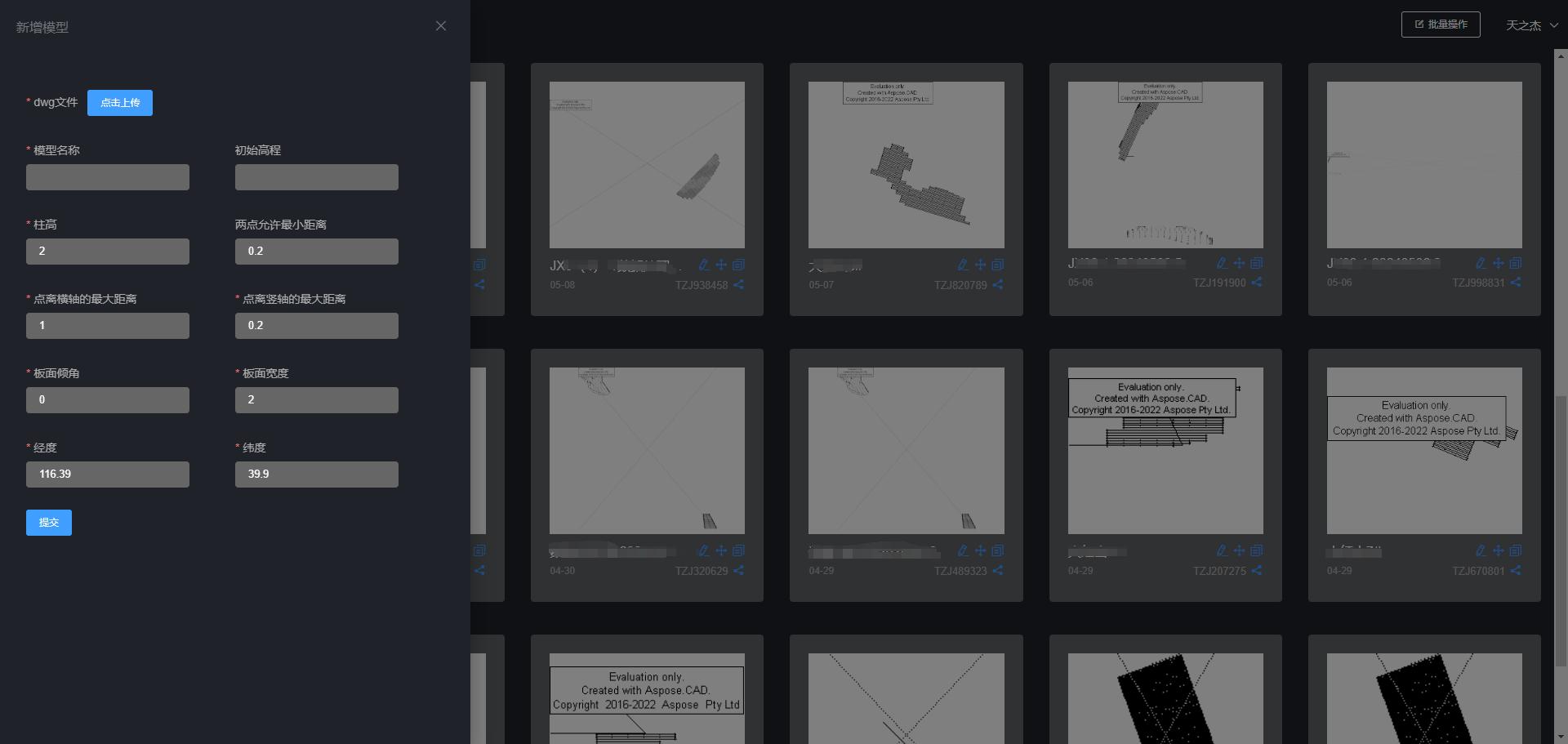

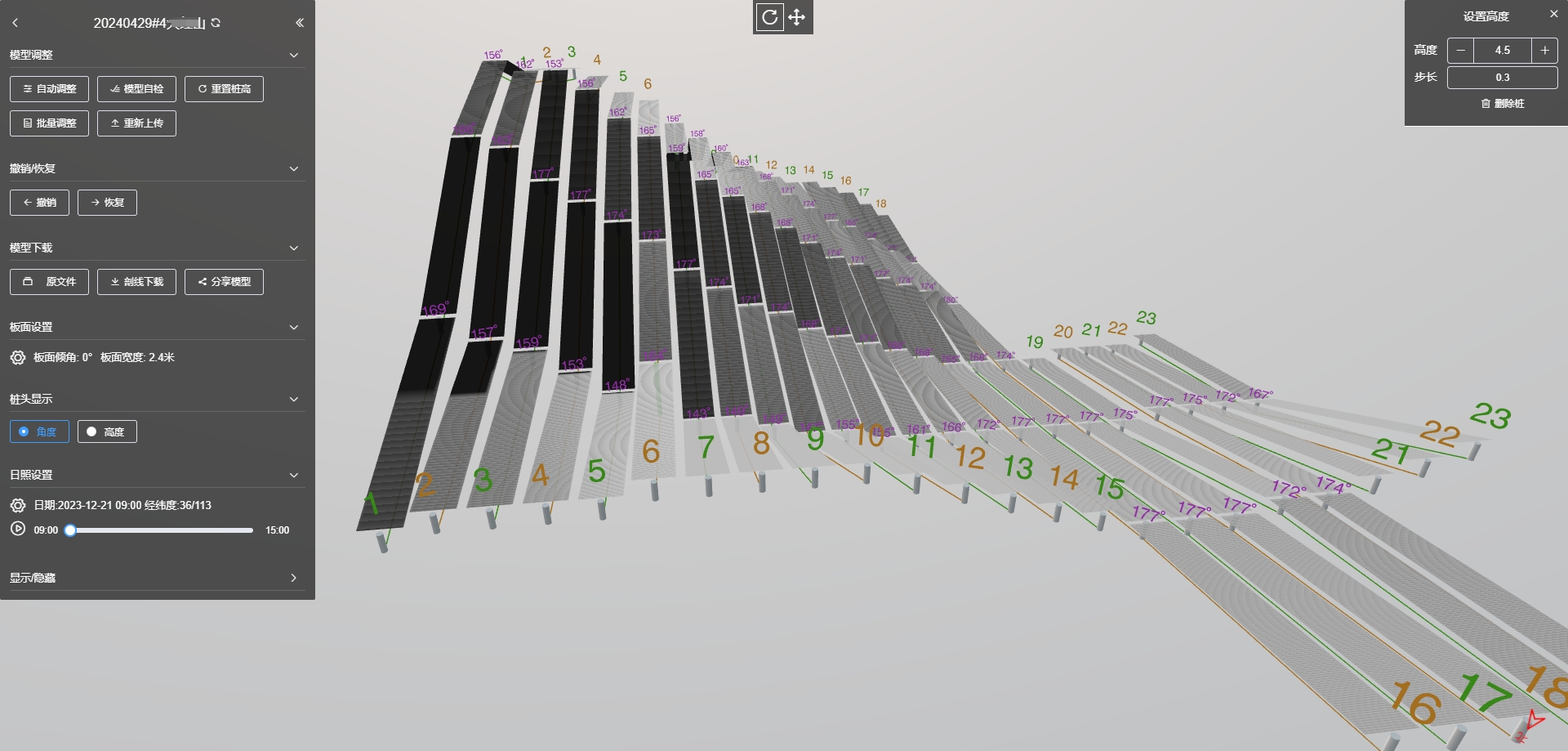

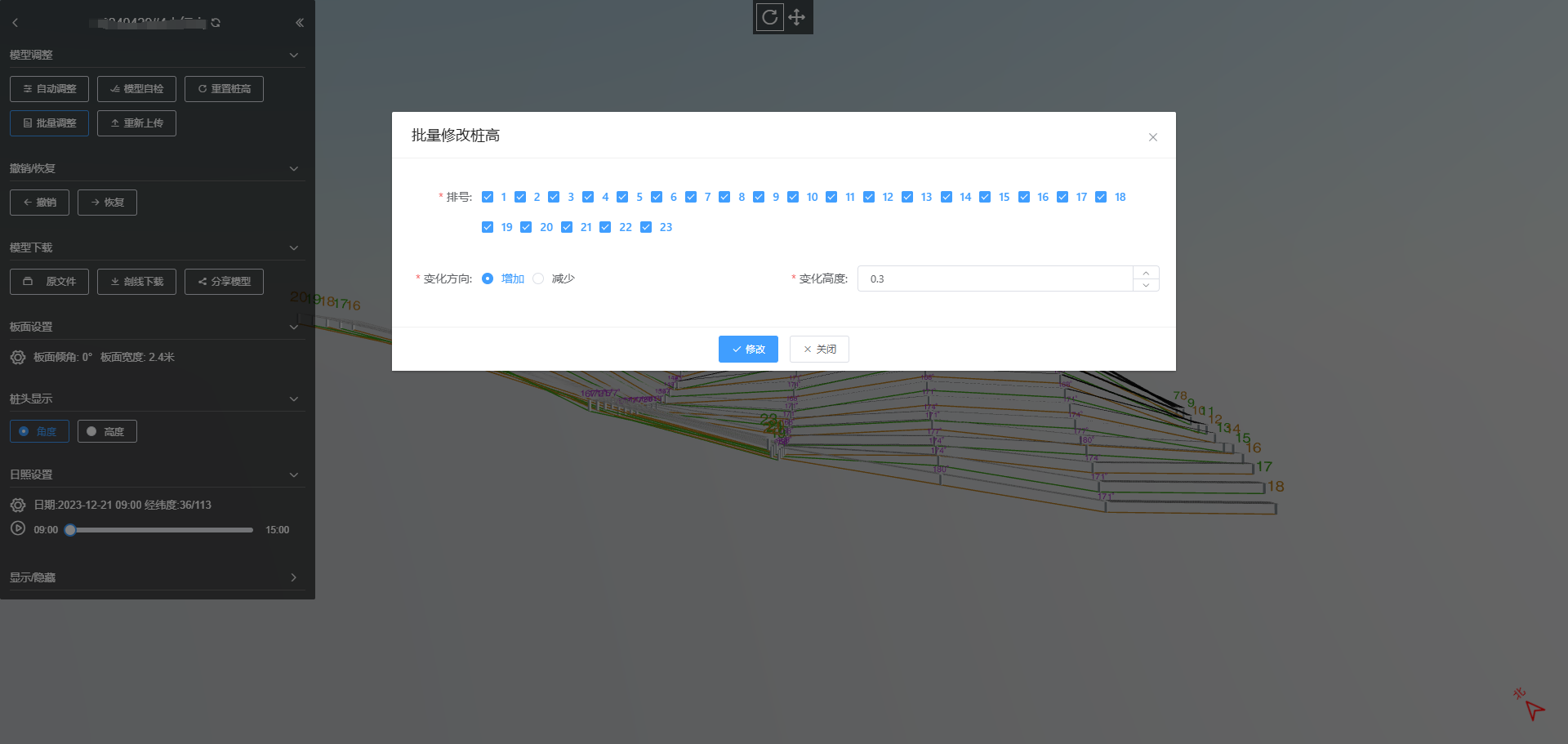

三、系统截图
